Termorresistência / RTD Tipo Fita para Gerador – Enrolamento e Núcleo

Descrição

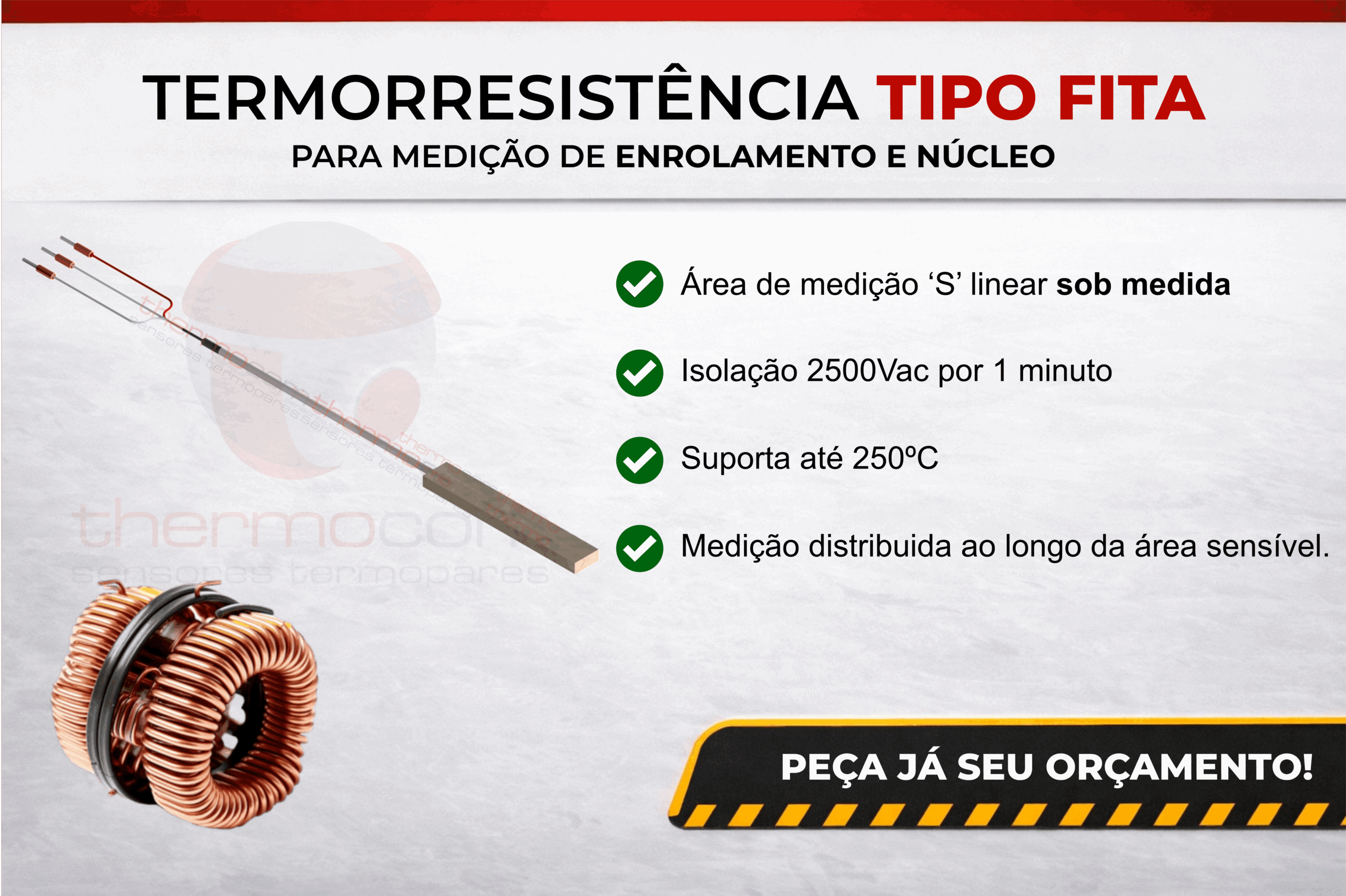

Apresentamos a TERMORRESISTÊNCIA / RTD TIPO FITA PARA GERADOR – ENROLAMENTO E NÚCLEO, um sensor de temperatura desenvolvido para monitoramento térmico preciso em geradores elétricos, hidrogeradores e PCHs. Fabricado pelo PORTAL TEMPERATURA, este modelo foi projetado para atuar diretamente em regiões críticas do estator, assegurando medições confiáveis e estáveis.

Esse sensor atua de forma contínua no controle térmico de enrolamentos e núcleos de geradores. Dessa forma, permite detectar elevações anormais de temperatura com antecedência. Além disso, contribui diretamente para a proteção do equipamento e para a redução de falhas operacionais.

A construção em formato de fita rígida, com estojo de proteção, facilita a instalação em ambientes de alta exigência mecânica e elétrica. Com isso, o sensor mantém excelente acoplamento térmico mesmo sob vibração, esforços eletromecânicos e ciclos térmicos severos.

O projeto admite diferentes classes térmicas, atendendo aplicações Classe F (155 °C) e Classe H (180 °C). Consequentemente, adapta-se a geradores de médio e grande porte, incluindo aplicações contínuas em geração de energia.

Por que utilizar RTD tipo fita em geradores elétricos?

A aplicação de termorresistências tipo fita em geradores oferece benefícios técnicos claros e mensuráveis:

Medição precisa no ponto crítico
O sensor é instalado diretamente no enrolamento ou núcleo do estator. Dessa maneira, monitora a região mais suscetível ao superaquecimento.

Alta confiabilidade elétrica
A isolação em fibra de vidro com epóxi garante elevada rigidez dielétrica. Além disso, suporta tensão aplicada de até 2500 V AC por 1 minuto.

Estabilidade térmica em longo prazo
O elemento sensor mantém características metrológicas estáveis ao longo do tempo. Assim, assegura medições confiáveis mesmo em operação contínua.

Flexibilidade de especificação
Dimensões, área sensível, tipo de RTD e saída de cabos podem ser definidos conforme o projeto do gerador. Portanto, o sensor se integra facilmente a diferentes geometrias.

Compatibilidade com sistemas de proteção
Disponível em ligações de 3, 4 ou 6 fios. Dessa forma, atende relés de proteção, sistemas de supervisão e CLPs industriais.

Consulte nossa equipe técnica

O PORTAL TEMPERATURA atua como referência nacional na fabricação de sensores de temperatura industriais. Além disso, conta com uma equipe técnica com mais de 25 anos de experiência em termometria aplicada.

Todos os sensores são fabricados com controle rigoroso de qualidade e rastreabilidade de materiais. Assim, garantimos confiabilidade elétrica, estabilidade térmica e segurança operacional.

Nossa equipe técnica auxilia na correta especificação da RTD tipo fita para geradores. Dessa maneira, assegura desempenho adequado, conformidade normativa e longa vida útil.

Aplicações típicas da RTD Tipo Fita para Gerador

• Medição de temperatura em enrolamentos de geradores elétricos
• Monitoramento térmico de núcleos e estatores
• Hidrogeradores e Pequenas Centrais Hidrelétricas (PCH)
• Sistemas de geração de energia contínua
• Proteção térmica de máquinas rotativas
• Ensaios térmicos e validação de projetos de geração
• Aplicações industriais com alta exigência elétrica

O sensor também pode atender outras aplicações sob consulta técnica. Para isso, basta entrar em contato com nossa equipe.

Caso tenha dúvidas na escolha do modelo ideal, entre em contato com nossa equipe comercial.
Assim, analisaremos sua aplicação e indicaremos a solução mais segura e eficiente.

Características Técnicas

Produto: Termorresistência / RTD Tipo Fita para Gerador
Aplicação: Enrolamento e núcleo de geradores, hidrogeradores e PCH
Elemento Sensor: Platina, Cobre ou Níquel
Valores Nominais: Pt100 | Cu10 | Ni100 | Ni120
Tolerâncias: ±0,5 % | ±0,12 % | ±0,06 % (conforme elemento)
Coeficiente de Temperatura: 0,00385 | 0,00427 | 0,00618 | 0,00672
Classe Térmica: Classe F (155 °C) | Classe H (180 °C)
Isolação: Fibra de vidro / Epóxi
Rigidez Dielétrica: 2500 V AC por 1 minuto
Configuração de Ligação: 3 fios | 4 fios | 6 fios
Saída de Cabos: Longitudinal ou lateral
Dimensões: Comprimento, largura, espessura e área sensível sob especificação
Norma Aplicável: IEC 60751

¹ Dimensões e configurações definidas pelo cliente no ato do pedido
² Outras combinações construtivas sob consulta técnica
